かんたん組込みGUI　Storyboard 8.1

Storyboard – 次世代型ローコードツールで高度なCXを実現

Storyboard はCrank Software（カナダ） が組込みシステムのために開発したGUI 開発環境です。UIをデザインする Storyboard Designer とターゲットでの実行環境のStoryboard Runtime Engine で構成されます。2007年以来、Storyboardは150の国で350社以上で採用され、全世界で5億台のさまざまな規模のデバイスのUIとして稼働しています。

NEW!
　Storyboard 8.1からFigmaで作成されたスクリーンデザインの直接インポートに対応しました。

Storyboard Designerの特徴

Photoshop・Sketch で作成したデザインをかんたん取込み

Photoshopで作成したコンテンツをダイレクトに取り込みます。このとき、Hierarchy（階層）Naming（名前）Position（位置）などの情報を含めてPSDファイルのコンテンツを数秒でStoryboardのデザインに適用します。また、Storyboard Designerを使用して、gif, jpeg, bmp, png の画像部品を取り込み、スクラッチからスクリーンを作成することも可能です。
Figmaで作成したデザインをかんたん取り込み

Storyboard ver8.1より、Figmaで作成したデザインをダイレクトに、かつ、かんたんに取り込むことが可能になりました。

詳しくは以下のページをご覧ください。

Storyboard8.1新機能 – Figmaデザインファイルのインポート
スマホのようなUIをノーコードでかんたん実現

画面遷移や、表示のかさね合わせ・透過処理・回転表示・位置の移動・エフェクトなどの描画設定など、表示に対する設定はもちろん、タッチ入力への対応や、マルチタッチを含めたジェスチャエンジン（スワイプ、ピンチ、ドラック）への対応など、UI構築作業のほとんどをノーコードで簡単実現します。　
アニメーションをノーコードでかんたん作成

アニメーションキャプチャ機能を使用すると、アニメーション作成がノーコードで実現できます。また、タイムラインエディタにより、作成したアニメーションの編集作業がノーコードで実現できます。さらに、複数のコントロールをタイムラインエディタに追加して、設定したレートでアニメーション化することができます。
多国語管理機能でグローバル市場にかんたん対応

多国語管理機能(Translation機能)で表示言語を一元管理することで、プロジェクト内で表示する言語を一括変更します。あらかじめ各国語での表記をUNICODEで記載したCSVファイルを用意することで、かんたんに一括変更できます。また、FONTはBitmap Font, True Type Font, Open Type Fontが使用可能です。Dynafont金剛黒体のようなUDフォントを使用することで小さな画面でもわかり易い文字表記をすることができます。
専用GUIテストツールValidator

完成したシステムをUIの操作から試験を行うためのツールです。指定したシナリオでの繰り返し試験やシナリオの一部の試験実施のほか、テストポイントでの画面キャプチャ、シミュレータ上での事前試験にも対応します。また、試験者の動作をキャプチャして簡易試験を行う事ができます。詳しくはこちらの動画をご覧ください。（字幕ONで再生ください。）

組込みGUI テストツール「Storyboard Validator」の活用法
Windows, MAC, Linuxに対応

Storyboard DesignerはWindows,MAC,Linuxに対応しています。瞬時に起動するシミュレータで快適なCut & Tryが可能なほか、Windows 実行形式(exe)の生成機能によりStoryboard DesignerがインストールされていないPCでも画面シミュレーションを実行可能です。
シンプルでリーズナブルなライセンス体系

Storyboardのライセンスは開発のためのDevelopmentライセンスと出荷時に必要になるRuntimeライセンスの２種類があります。Developmentライセンスは永久ライセンスとSubscriptionライセンスの２種類があり、混在が可能です。

詳しくはお問合せください。


Storyboard Runtime Engineの特徴

  • 豊富な採用実績
    150の国で350社以上で採用され5億台を超える機器で稼働

  • 高いスケーラビリティ
    複数コアを搭載する上位MPUからメモリ資源の制約が大きいCortex-Mに代表されるMCUまで幅広いマイコンに柔軟に対応

  • 豊富なエフェクト
    イベント、アクション、対象の組合せで自由に設定でき、システム層からの通知をイベントに設定することも可能

  • 様々なグラフィックレンダリングに対応
    OpenGL ES OpenVG / STM Chrom-ART(DMA2D)
    Renesas PGA / NXP Graphics2D / Win32 GDI など

  • Lua言語
    高速、軽量、そしてオープンなスクリプト言語 “Lua” を採用
    ローコードツールながらScript Debuggerが提供され、デバックも容易　

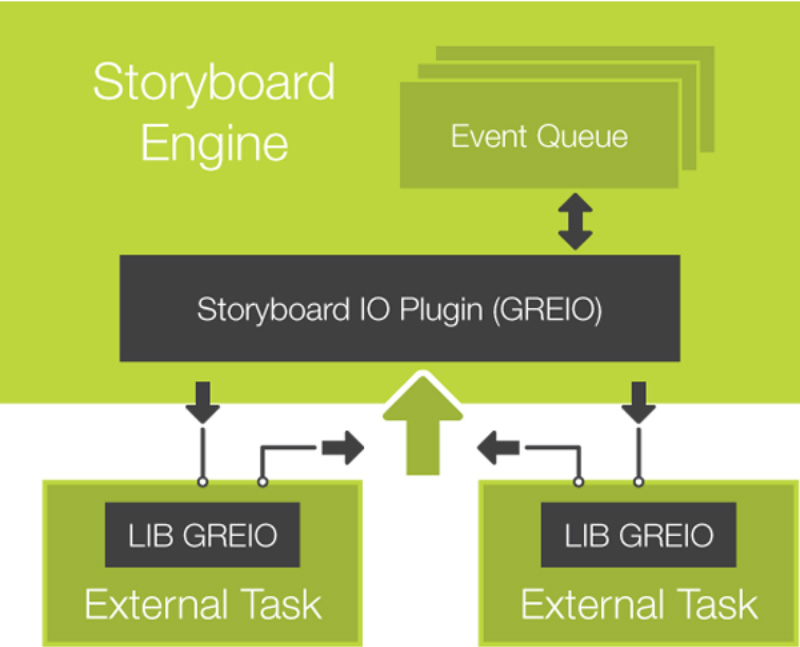

  • アプリケーション連携
    アプリケーションとはStoryboard I/Oにより簡単接続

対応OS

●Linux　●QNX Neutrino　●INTEGRITY　●VxWorks　●Windows　●iOS　●Android　●Segger　●FreeRTOS　●μC3 に対応　

対応CPU

  • NXPセミコンダクターズ製
    　i.MX6, i.MX7, i.MX8, I MX8M, i.MX RTの各シリーズ
  • ルネサスエレクトロニクス製
    　RZ/A, RZ/Gシリーズ,RA6シリーズ
  • STマイクロエレクトロニクス製
    　STM32MP1シリーズ
    　STM32F4/STM32F7/STM32H7シリーズ
  • テキサス・インスツルメンツ, Microchip Technology, Broadcom（Raspberry Pi)
    各社ARM CPUにも対応
  • インテル x86 対応（FA PCに対応）



無償評価版のダウンロード

インテグレーションサービス

Crank Softwareの正規販売代理店として、製品デザインのCX向上を強力にサポートします。

  • Storyboradのライセンス提供
  • 日本語による一次サポート
  • ユーザハードウェアへのStoryboard Engineの実装
  • UIアプリケーション開発
  • ユーザアプリケーションとUIアプリケーションの接続
  • 画面デザイン

Linuxや各種RTOSの移植からユーザアプリケーション開発、クラウドサーバ接続など、あらゆるシーンでワンストップサービスをご提供します。

ダイナフォント

様々な機器における液晶ディスプレイの搭載率が増加し、ユーザインターフェースの高機能化など、組込み用フォントに対する要求も近年高度化してきています。ダイナコムウェアの組込み用フォントの特長は、取扱言語の豊富さと、対応分野の広さです。対象となる機器に最適な組込み用フォントをご提案し、Storyboardとセットでご提供することで、開発から営業、サポートに至るまでワンストップでサービス提供いたします。
大阪エヌデーエスはDynaFontの正規販売代理店です。

DynaFontページに移動

イメージ動画

日本語字幕付き Storyboardの How To 動画を公開中。

動画のページに移動
